Interdisziplinäres Team möchte Korrosionsschutz für Offshore-Windparks entwickeln

- Gemeinsame Pressemitteilung der Fachhochschule Kiel und des GEOMAR Helmholtz-Zentrum für Ozeanforschung Kiel -

Mikrobiell beeinflusste Eisenkorrosion (kurz MIC, engl. Microbiologically Influenced Corrosion) ist in der maritimen Wirtschaft ein weit verbreitetes und bekanntes Problem. Sie betrifft insbesondere Gründungsstrukturen von Windkraftanlagen. Diese Gründungsstrukturen, auch Monopiles genannt, sind hohle zylindrische Pfähle aus Stahl, die in den Meeresboden gerammt werden. Das dabei im Monopile verbleibende Meerwasser steht nach der Gründung nur noch eingeschränkt im Austausch mit der Umgebung. Dieser Einschluss hat Folgen für die biochemische Zusammensetzung des Wassers: Durch mikrobielle Aktivitäten können sich im unteren Bereich sauerstofffreie Zonen ausdehnen und giftiger Schwefelwasserstoff entsteht. Dies sind ideale Bedingungen für säurebildende, sulfat- und metall-reduzierende Bakterien, die die Biokorrosion beschleunigen können. Ein probates Gegenmittel gibt es auf hoher See nicht: Trocknungsverfahren und regelmäßige mechanische Reinigungen sind nicht praktikabel, der Einsatz von Bioziden würde die Meeresfauna schädigen.

Beteiligte Mikroorganismen müssen zunächst identifiziert werden

Deswegen sucht das interdisziplinäre Projektteam „MiCorFe“ einen anderen Ansatz, erklärt Prof. Dr. Mirjam Perner. Die Geomikrobiologin vom GEOMAR Helmholtz-Zentrum für Ozeanforschung Kiel möchte die speziell an dieser Biokorrosion beteiligten Mikroorganismen identifizieren und neue, praktikable und umweltverträgliche Strategien für deren Hemmung entwickeln. „Mit dem Wissen um die geochemische Dynamik im Inneren eines Monopiles und über die Aktivitäten der an der MIC beteiligten Organismen können wir die Auswahl neuer Werkstoffmodifikationen und Beschichtungen unterstützen. Durch vergleichende Untersuchungen wollen wir Möglichkeiten zur Hemmung der MIC bewerten“, erläutert Perner.

Forschungsplattform vor Sylt dient als Reallabor

Für Untersuchungen unter realen Bedingungen nutzt das Forschungsteam die 80 Kilometer vor Sylt gelegene Forschungsplattform FINO3. Sie wurde 2009 als Monopile auf einer Wassertiefe von 22 Metern in feinem Sand gegründet. „Die Korrosions-Situation im Inneren des Monopiles ist bisher nahezu unbekannt, da keine Tauchgänge in seinem Inneren möglich sind“, erklärt Projektleiterin Prof. Dr.-Ing. Jana Schloesser von der FH Kiel. „Daher werden wir als erstes die Bedingungen vor Ort analysieren, indem wir Wasserproben in unterschiedlicher Tiefe nehmen, spezielle Sensorik nutzen und Korrosionsversuche im Inneren der Gründungsstruktur durchführen.“

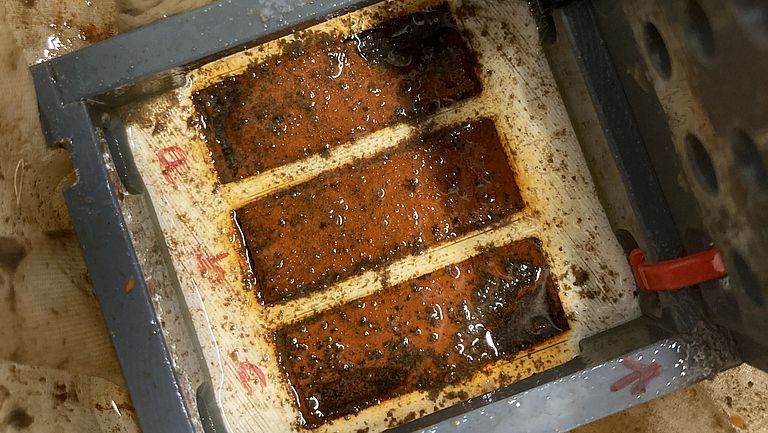

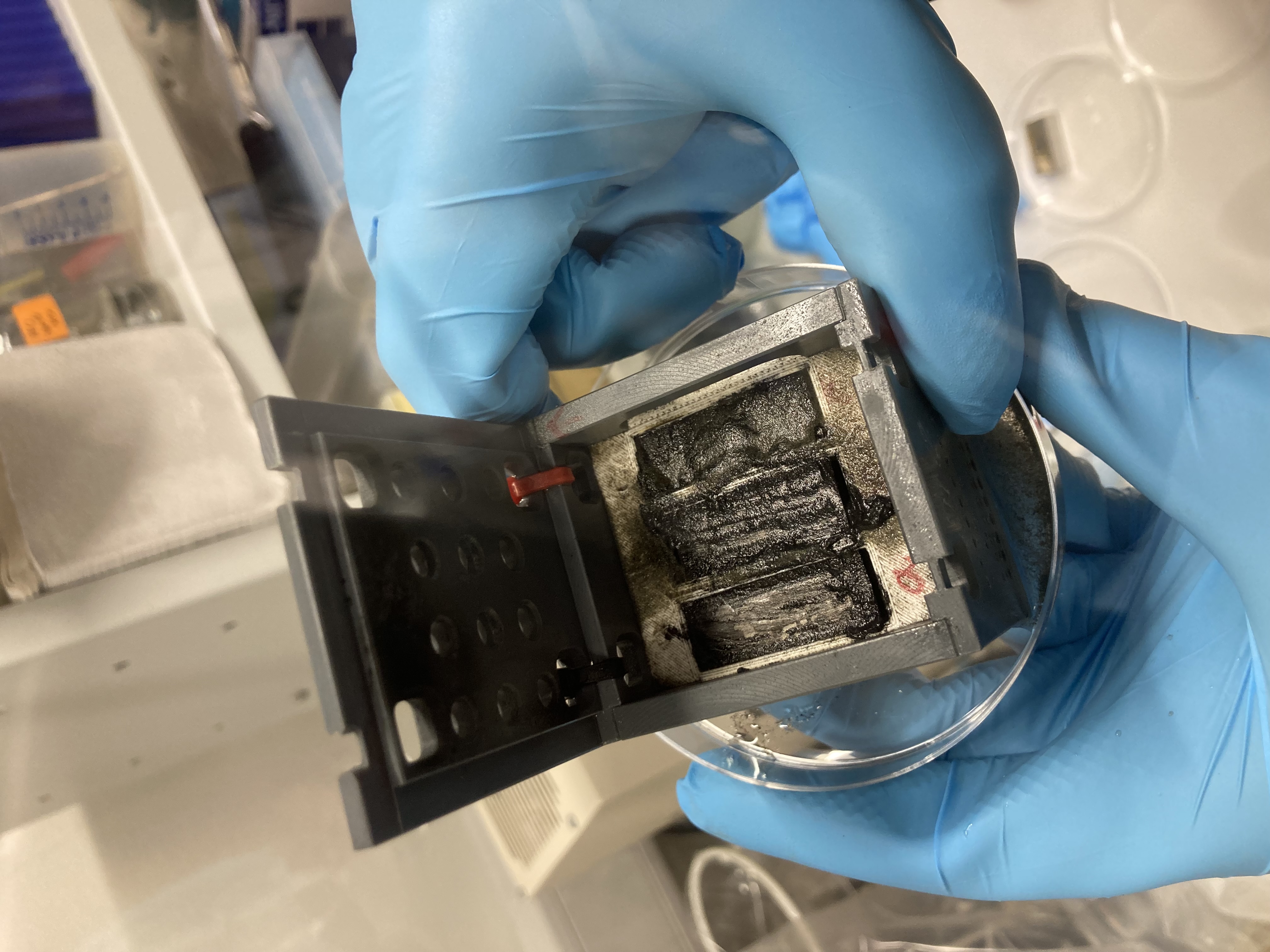

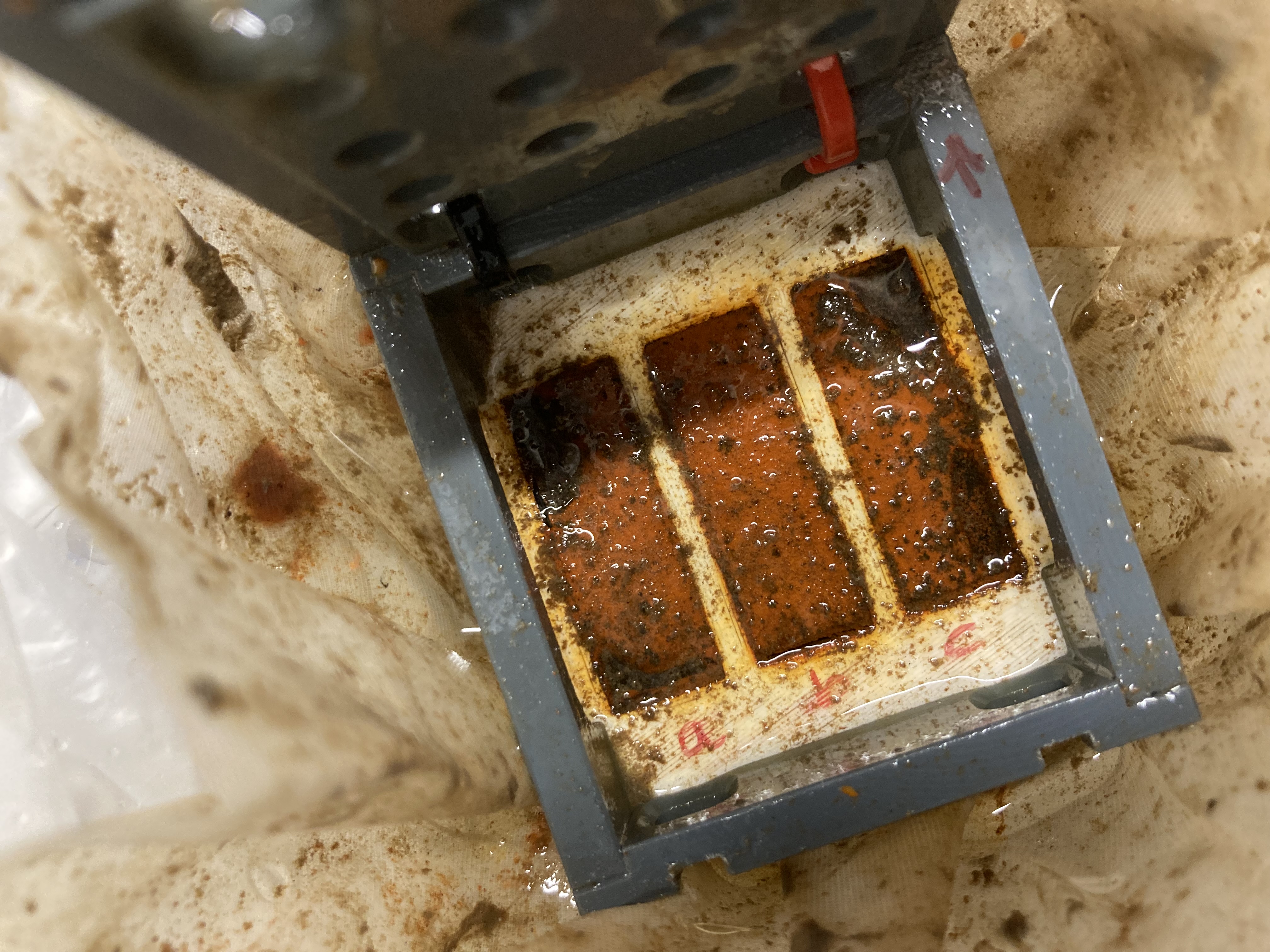

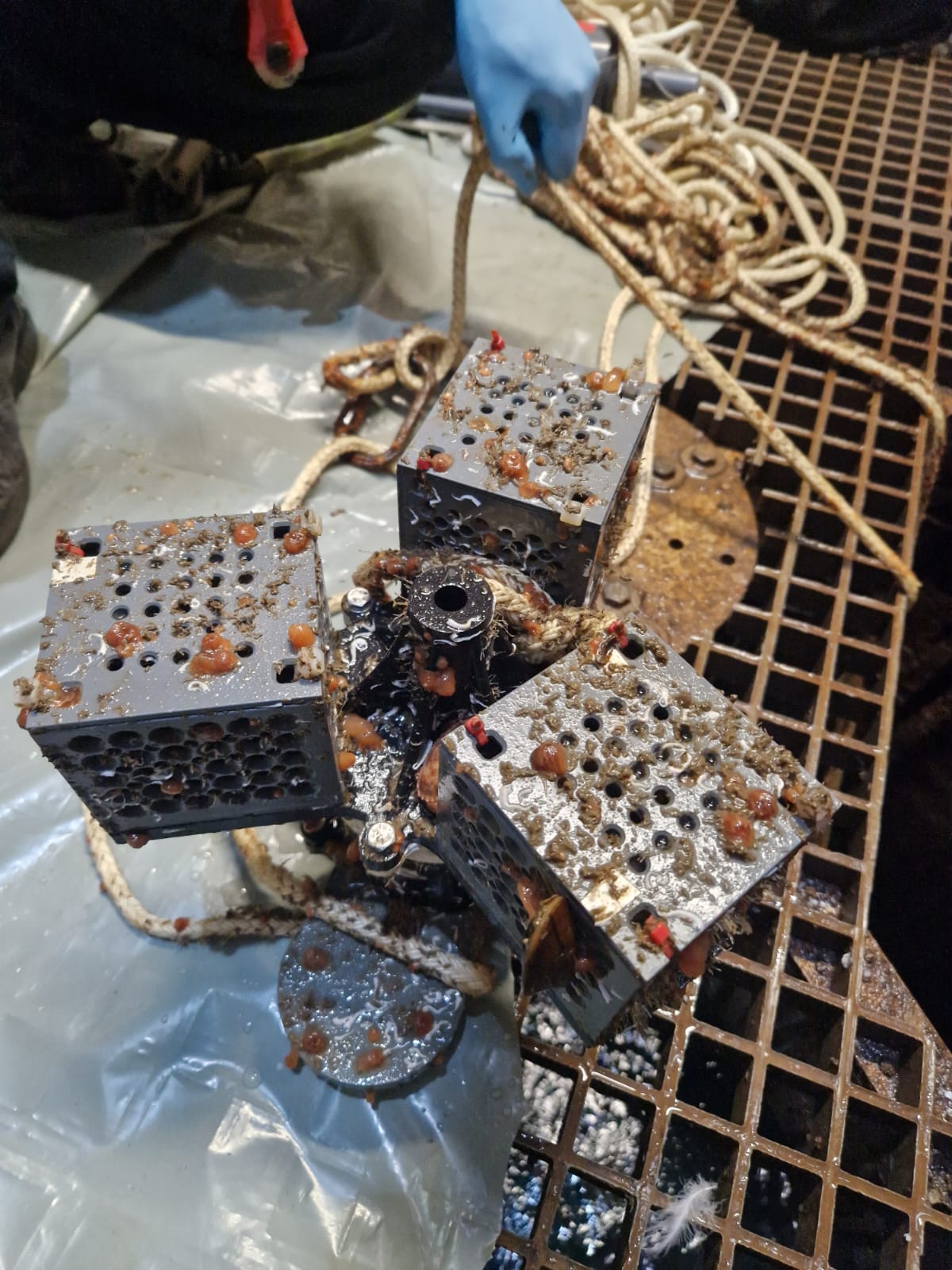

Schloessers Hauptaugenmerk liegt auf der Korrosionsanalyse und möglichen elektrochemischen Schutzmaßnahmen wie Beschichtungen. Sie wird zunächst die Anfälligkeit des üblicherweise verwendeten Monopile-Stahls untersuchen. Hierfür nutzt sie Langzeitversuche mit Baustahl in verschiedenen Tiefenhorizonten innerhalb des Monopiles und unter simulierten Laborbedingungen. Darüber hinaus wird die Expertin für Werkstoffe und Oberflächen optimierte Stähle und unterschiedliche Beschichtungen erproben.

Interdisziplinarität als Erfolgsfaktor

Die Prüfkörper stellt der Projektpartner Krebs Korrosionsschutz GmbH zur Verfügung. Das Unternehmen mit Sitz in Rostock bringt seine Erfahrung im Bereich des Korrosionsschutzes ein. Von der interdisziplinären Zusammenarbeit erhofft sich Entwicklungsingenieur Christian Niepel Erkenntnisse für die Entwicklung neuer Beschichtungswerkstoffe und -methoden. „Die im Projekt gewonnenen Ergebnisse werden wir innerhalb der Abteilung ‚Forschung & Entwicklung‘ analysieren, interpretieren und in die laufende Produktion übertragen. Unser Ziel ist, die Lebensdauer von Monopiles zu verlängern und somit nachhaltigere Energie im Offshore-Bereich zu produzieren.“

Der vierte Projektpartner, die Jörss – Blunck – Ordemann GmbH (JBO), steuert seine Expertise in der Planung und Instandhaltung von Windenergieparks bei. Das Hamburger Planungs- und Ingenieurbüro verantwortet die rechnerische Simulation der Lebensdauer korrodierter Stähle, erklärt Gerrit Haake, Forschungs-und Entwicklungsleiter bei JBO. „Durch Lochfraß unter Beschichtungsschäden kann es zu einer Schwächung der Struktur und in der Folge zu Rissbildung kommen. Von der FH Kiel erhalten wir die genaue Geometrie der korrodierten Proben. Am PC berechnen wir damit den Rissfortschritt mit bruchmechanischen Rechenmodellen und wie sich die Korrosion auf die Lebensdauer auswirkt.“

FH Kiel und GEOMAR ergänzen sich ideal

„Eine Besonderheit unseres Konzepts“, betont Projektleiterin Schloesser, „ist die interdisziplinäre enge Zusammenarbeit von Mikrobiologinnen, Geochemikern, Materialwissenschaftlerinnen und Ingenieuren sowie deren unterschiedliche Expertisen. Ich bin zuversichtlich, dass es uns gelingen wird, neue Beschichtungswerkstoffe und -methoden zu entwickeln, die die Betriebs- und Lebensdauer von Offshore-Windenenergieanlagen verlängern. Dadurch können zukünftig Ressourcen eingespart und die Stromversorgung nachhaltiger gestaltet werden.“

Für die Fachhochschule Kiel und das GEOMAR Helmholtz-Zentrum für Ozeanforschung Kiel ist es nicht die erste Zusammenarbeit. In der Vergangenheit haben die beiden Wissenschaftseinrichtungen beispielsweise gemeinsam an Tauchrobotern gearbeitet und portable Fischobservatorien entwickelt. „Wir ergänzen uns in vielerlei Hinsicht ideal“, erklärt FH-Kiel-Präsident Prof. Dr. Björn Christensen. „Vor allem unsere anwendungs- und transferorientierte ingenieurwissenschaftliche Forschung kann dazu beitragen, das GEOMAR bei der Umsetzung seiner Forschungsprojekte zu unterstützen.“

„Die Expertise der Fachhochschule ist eine Bereicherung für die Forschung des GEOMAR“, bestätigt Prof. Dr. Katja Matthes, Direktorin des GEOMAR Helmholtz-Zentrums für Ozeanforschung Kiel. „Durch den vollständigen Umzug des GEOMAR auf den Seefischmarkt können unsere Institutionen zukünftig noch enger im Wissenschaftsquartier Schwentinemündung zusammenrücken. Das verbessert die Voraussetzungen für eine erfolgreiche Zusammenarbeit nochmals.“

Wissenschaftliche Ansprechpartnerinnen

Projektleitung
Fachhochschule Kiel
Fachbereich Maschinenwesen
Prof. Dr.-Ing. Jana Schloesser (jana.schloesser(at)fh-kiel.de)

GEOMAR Helmholtz-Zentrum für Ozeanforschung Kiel
Forschungsbereich 2: Marine Biogeochemie, Forschungseinheit Marine Geosysteme Geomikrobiologie
Prof. Dr. Mirjam Perner (mperner(at)geomar.de)

Weitere Informationen zum Projekt

„Mikrobielle Fe-Korrosion und mögliche Korrosionsschutzmaßnahmen im Monopile von Offshore-Windenergieanlagen (MiCorFe)“
Fördermittelgeber: BMWK im Rahmen des 7.Energieforschungsprogramms
Projektleitung des Verbundprojekts: Prof. Dr.-Ing. Jana Schloesser (FH Kiel)
Fördervolumen gesamt:  1.036.000 €
Projektpartner: Forschungs- und Entwicklungszentrum Fachhochschule Kiel GmbH, GEOMAR Helmholtz-Zentrum für Ozeanforschung Kiel (Prof. Mirjam Perner), Krebs Korrosionsschutz GmbH, Jörss-Blunck-Ordemann GmbH

FINO3-Forschungsplattform

Seit 2009 betreibt die Forschungs- und Entwicklungszentrum Fachhochschule Kiel GmbH (FuE-Zentrum) die Forschungsplattform in der Nordsee, rund 45 Seemeilen westlich von Sylt am Rand eines potentiellen Eignungsgebietes für Windenergieanlagen. Mit den auf der FINO3-Plattform erhobenen Messdaten werden Erkenntnisse für die Optimierung von Offshore-Windparks und deren Technologie gewonnen.

Krebs Korrosionsschutz GmbH

Die Krebs Korrosionsschutz GmbH ist Teil der Krebs Unternehmensgruppe, ein seit über 70 Jahren geführtes Familienunternehmen, mit mehr als 400 Mitarbeitenden und bietet u.a. an den Standorten Hamburg, Rostock, Lubmin und Wismar umfangreiche Dienstleistungen im Bereich des Korrosionsschutzes, hauptsächlich in den Bereichen der Windenergie sowie in der Beschichtung von Kranstrukturen an. Durch ständig steigende Anforderungen an den Korrosionsschutz - speziell an Gründungsstrukturen von Offshore Windenergieanlagen (OWEA), den sog. Monopiles - besitzt die Krebs Korrosionsschutz GmbH bereits zahlreiche Erfahrungen in der Verarbeitung unterschiedlichster Korrosionsschutzmaterialien.

Jörss – Blunck – Ordemann GmbH (JBO)

JBO ist ein Hamburger Ingenieurbüro für die Bereiche Hochbau, Ingenieurbau und Offshore-Strukturen, mit Erfahrungen in der Planung, Prüfung und Bauüberwachung von Stahlkonstruktionen. JBO hat sich auf das Design von Offshore-Gründungsstrukturen spezialisiert. Ein weiterer Schwerpunkt sind Prüfungen von Offshore-Windparks, die JBO als Prüfsachverständiger der Tragstruktur und als Prüfbeauftragter für das Bundesamt für Seeschifffahrt und Hydrographie betreut. Deswegen ist das Ingenieurbüro mit dem Alterungsprozess und insbesondere Korrosionserscheinungen der Strukturen vertraut.
